PCZ－L1-10多孔型抽放瓦斯排渣自動集流臥式負壓自動放水器安裝方法
PCZ－L1-10多孔型抽放瓦斯排渣自動集流臥式負壓放水器的安裝使用說明
一.自動放水器的介紹
本放水器的材質為阻燃抗靜電材料，材質通過檢測中心檢測合格。屬鉆場帶集流多孔型負壓自動放水器，是煤礦瓦斯抽放系統不可缺少的自動放水裝置，適用于瓦斯抽放鉆廠和利用系統的主管、干管、支管鉆場等的自動排渣放水。
二.自動放水器的結構性能
適用負壓范圍：-0.01～-0.09Mpa
自動放水量：7L／次（間歇放水）
自動放水速度：≥20L/min

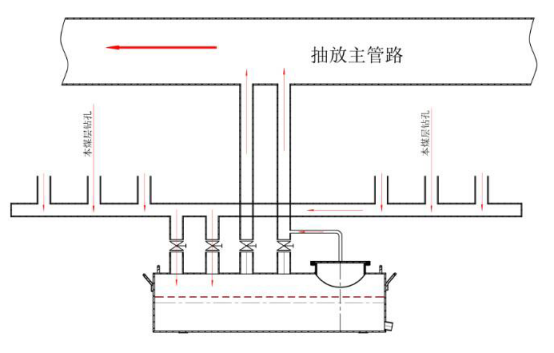

三.自動放水器的安裝
1. 自動放水器安裝在管路的低洼處。
2. PCZ－L1-10多孔型為鉆場帶集流多孔型負壓抽放瓦斯排渣自動集流臥式負壓放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）
3. PCZ－L1-10多孔型為鉆場帶集流多孔型抽放瓦斯排渣自動集流臥式負壓放水器的安裝地點管路上部焊上一個1／2"的管短節（如果是吊起來的管路，可以在管路中心線以上任何位置），一端焊接一個1.5"或2吋的管短節
4.上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。
5.連接管可以用膠管或鋼管（**膠管，以便安裝與維修）。
6.放水器進水口必須低于管路底部。
7.放水器中心線要盡量鉛直，與水平垂直偏差在±10°。

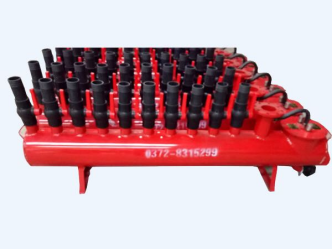

本圖為產品PCZ－L1-10多孔型
